花岗岩破碎机的结构设计

文章来源：河南新乡鼎力矿山发布时间：2018-01-04

花岗岩破碎机是一种的破碎设备，具有生产能力大，产品粒度均匀，可选择性破矿等性能特点，而从生产花岗岩破碎机以来，生产厂家为了使设备具有良好的运动特性，减少零部件的磨损，提高处理能力，对一些重要的部件进行了大量的优化设计工作。本文就来详细讲解一下花岗岩破碎机的结构设计。

1、外形设计：箱体由上箱体、下箱体、后上盖、左侧壁和右侧壁组成，各部分用螺栓连结成一体，上部开有进料口,内部镶有高锰钢衬板，磨损后可以更换，机壳和轴之间漏灰现象严重，为了防止漏灰，设有轴封，机壳下部直接安放在混凝土基础上，并用地脚螺栓固定。

2、转子设计：转子由转子架、主轴、转盘、板锤、板锤紧固装置等组成，采用厚钢板、厚壁管、铸件焊接而成，加工后定位焊接，在与物料接触处焊上碳化钨等硬质合金材料，转子质量应尽量集中在外缘，增加转动惯量，主轴与转子平键连接，其结构简单，拆装方便，对中性好，适合高速、承受变载、冲击的场合。

3、主轴设计：从新乡鼎力矿山设备有限公司了解到，主轴是支承转子的主要零件，冲击力由它来承受。因此，要求其材质具有较高的韧性和强度。通常断面为圆形，且有平键和其他零件连接。

4、排铁门设计：排铁门铰接于下壳体上，并位于排料篦子的后方，当排料篦子需要调节时，它可做相应的调整，当有异物进入时，它可在离心力作用下被挤开并将异物立刻排出，继后在重锤作用下自动闭合，从而防止为破碎物料的泄漏，当允许的排料粒度较大时，可以不装排铁门。

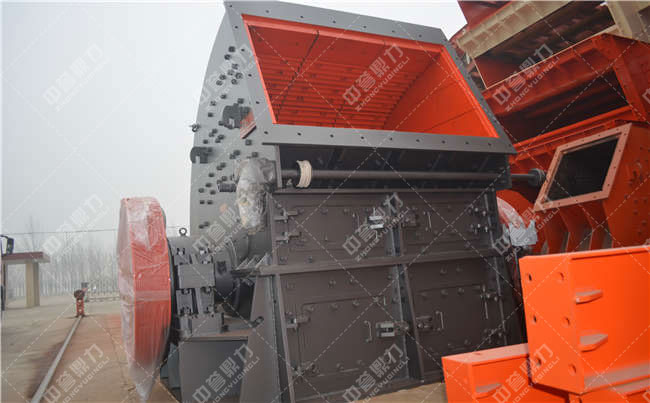

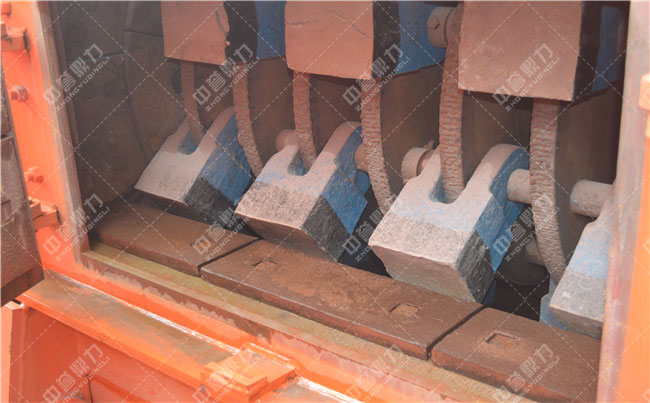

5、板锤设计：板锤是破碎机的易损件，因此他的性能也就是说它的使用寿命是关键。故采用高铬铸铁KmTBCr26制造板锤，其寿命比高锰钢材料要好很多，由于采用高铬铸铁材料，花岗岩破碎机可破碎抗压强为350MPa的各种材料。

6、反击板设计：反击板有两块，三段折线型反击板。一个可以调整，一个是固定的，调整的一个靠的是安装在箱体上的螺杆装置。
