青石破碎机主轴系统的优化设计

文章来源：河南新乡鼎力矿山发布时间：2017-12-27

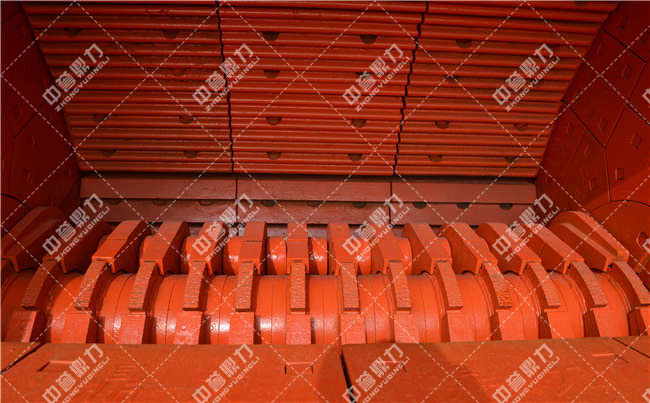

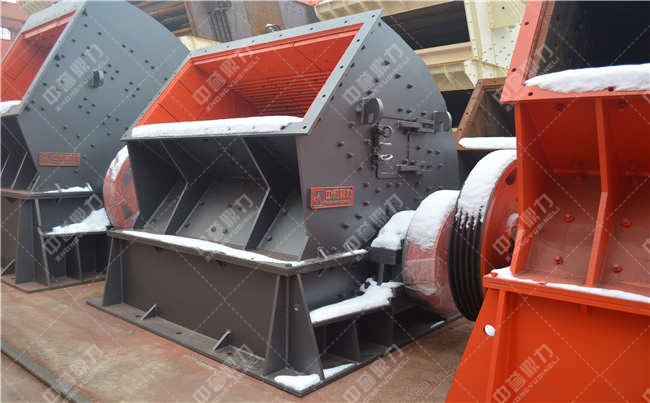

主轴是青石破碎机的部件之一，青石破碎机主轴主要包含主轴、隔板、锤轴和破碎锤等部件。正因为主轴是青石破碎机部件，其是否稳定对青石破碎机的破碎效率影响重大，所以，很多厂家都会设计主轴系统，将其优化设计到，以利于青石破碎机更的工作。

一、主轴系统的结构优化

1、先针对安装胀套的过渡截面，分析后发现胀套是依靠两边的挡圈定位的，没有与过渡截面直接接触，此处的圆角可以尽可能大一些，所以将此处圆角增大为10mm;另外对于安装轴承定位环的轴台，在加工时未设圆角，但经分析发现轴承定位环只与轴台部分接触，在不影响装配的情况下，可以在台阶处留R=3mm的圆角，以防止轴台处发生崩裂。

2、对皮带轮与主轴连接方式进行优化。采用轴承盖与定位环的结构固定皮带轮，不但可以减少在轴上开槽造成的强度损失，而且还方便拆卸。

二、主轴系统的参数优化

主轴系统的锤头质量、主轴转速、锤击半径对锤头破碎力、振动等有较大影响。锤头破碎力主要取决于锤头提供的冲击能，冲击能越大，破碎效果越好。主轴系统的振动特性也是一项重要的评价指标，主要体现在主轴系统的低阶固有频率。固有频率主要由主轴系统的隔板半径、主轴半径等结构参数决定。破碎锤与主轴辊在反复的碰撞过程中受到不断变化的交变应力，为了提高主轴系统的强度与使用寿命，要尽量减小各零部件所受的应力。即应破碎锤的大应力不过材料强度限，且主轴辊的大动应力与变形不过限值。

主轴系统直接影响着青石破碎机的工作性能，通过对主轴系统的参数和结构优化，从而提高主轴的综合性能，延长了使用寿命，节约了成本，另外，为青石破碎机性能的进一步优化奠定了重要的基础。
