直线振动筛机械设备厂家介绍

文章来源：河南新乡鼎力矿山发布时间：2018-02-01

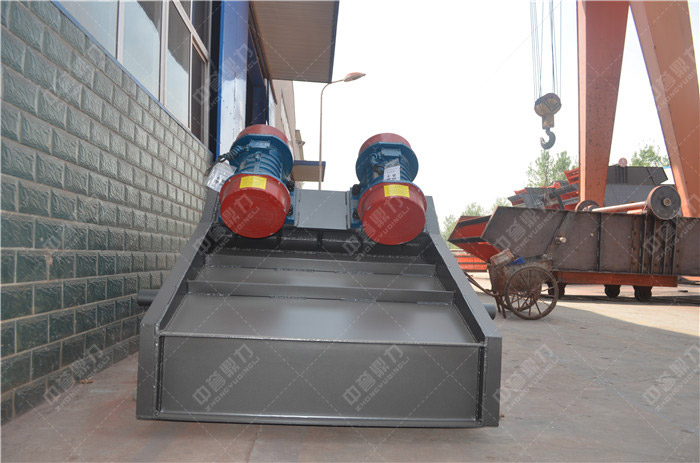

直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

直线振动筛的结构组成

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机：(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉须拧紧，是新筛机试用前三天、须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的部重量，安装时，弹簧须垂直于地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱须垂直与地面，两支柱下面的槽钢应相互平行。

直线振动筛的性能特点

1、筛机设计，精巧和容易装配，一人即可操作筛机。

2、和其他相关厂商比较，具较大筛选面积和益之处理能力。。

3、之筛网结构设计，方便和快速更换筛网 (只需3到5分钟) ，此外此种设计允许使用各种筛网 (尼龙、特种龙、PP网)。

4、其母网完支撑细网，因此细网可独得较长之寿命，而细网耗材使用，淤长时间之生产过程可诸多成本。

5、直线筛具有筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、无粉尘溢散、筛网寿命长等特点。

6、直线振动筛广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分。

直线振动筛的技术参数

型号	筛面层数	筛网面积（㎡）	振动频率（r/min）	双振幅（mm）	电机功率（kw）	处理能力（t/h）
YK1860	1	10.8	960	5-8	7.5	120-230
TK2060	1	12	960	5-8	11	150-260
2YK1560	2	8	960	5-8	7.5	70-180
2YK1860	2	10.8	960	5-8	11	120-230
2YK2060	2	12	960	5-8	11	150-260
2YK2460	2	14.4	960	5-8	15	240-300
3YK1560	3	8	960	5-8	15	70-180
3YK1860	3	10.8	960	5-8	15	120-230
3YK2060	3	12	960	5-8	15	180-280
3YK2460	3	14.4	960	5-8	15	240-300
4YK1560	4	10.8	960	5-8	18.5	120-230
4YK1860	4	12	960	5-8	18.5	150-260
4YK2060	4	13.2	960	5-8	18.5	200-260
4YK2460	4	14.4	960	5-8	18.5	240-300
5YK1860	5	10.8	960	5-8	15	120-230
5YK2060	5	12	960	5-8	22	150-260

直线振动筛的生产厂家

新乡鼎力矿山设备有限公司位于河南卫辉。是一家大型振动筛、直线振动筛生产厂家，生产的振动筛具有结构简单、坚固、噪声低、安装、维修方便等特点，其振动筛价格合理。欢迎新老客户来厂参观选购。
